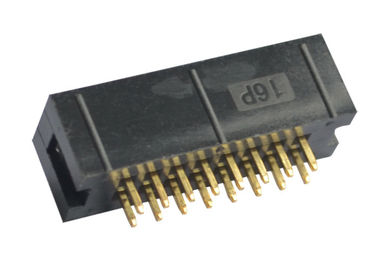

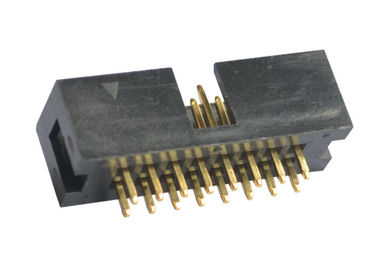

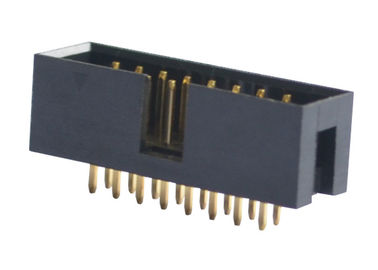

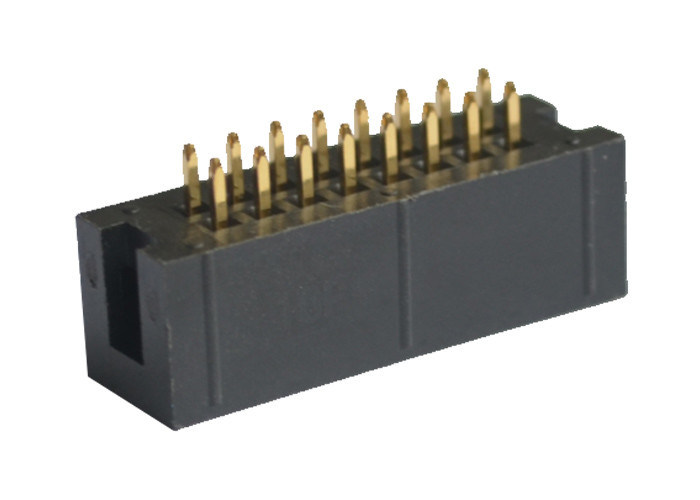

箱2.54 mmヘッダーのコネクター ワイヤーへの穴板を通る180度のすくい

箱2.54 mmヘッダーのコネクター ワイヤーへの穴板を通る180度のすくい



記述
1. 箱ヘッダーのコネクターは通常順序で整理される正方形のプラスチック ソケットおよび複数の正方形ピンで構成されます。簡単なウシのコネクターとウシの角のコネクターの違いは簡単なウシの角が両側の止め金を取除いたことです。
2. 箱ヘッダーのコネクターはPCBで溶接されます、対応する指定のIDCケーブルを接続し、次にデザイナーが他の回路によって達成する必要がある回路の接続モードを形作ります。
3. 通常制御信号および弱い流れを送信することを使用します。



部門
1. 間隔に従って:1.0mm、1.27mm、2.0mm、2.54mm。
2. ピンのいいえ:2~80のピン。
3. 設置モード:まっすぐに、SMT直角。
4. プラスチックの高さそして量に従って（単一のプラスチック、二重プラスチック、3プラスチック、等のような）。
5. 列番号に従って、それは単一の列、二重列、3列および4列に分けられます。現在、最高でたった4列があります;
6. レイアウトの設置モードに従って、それは180度、90度、SMT （縦の台紙SMT、横のSMTおよび直角SMT）に主に分けられます;
7. それは増加する必要があるおよびかどうかコラムの位置と分けられる必要があるかどうかによってコラムの2位置種類の位置ががあります:1つは内部位置のコラム、他ですコラムを置く耳です。

FAQ
Q1. 私はコネクターのためのサンプル発注があってもいいですか。
